Существующая установка. Новые возможности.

Модернизация оборудования

Не менять всё.
Обновить главное.

Анализирую существующую систему управления и разрабатываю решение по модернизации: PLC, HMI, приводы, промышленная связь и электрическая часть. Исправное оборудование сохраняется там, где это технически обосновано.

Техническая проверка ПЛК Siemens Обсудить модернизацию Посмотреть проекты

Модуль снят с производства? Замена ПЛК Siemens S5, S7-200, S7-300 →
Нужен отечественный контроллер? Перевод с Siemens на ОВЕН / CODESYS →

Одна установка. Два состояния управления.

Схематический пример

Потяните разделитель или используйте регулятор ниже.

Больше нового50 / 50Больше старого

Это схема, а не фотографии реального проекта. Состав замен и целевая платформа определяются после анализа.

Что действительно нужно менять?

Нажмите на компонент. У каждого — своя причина остаться или перейти в план замены.

Основа установки

Механика

Может сохраняться, если состояние, ресурс и технологическая функция соответствуют задаче. Проверяется вместе с механической частью проекта.

Нагрузка и управление

Двигатель

Оцениваются состояние, мощность, режимы, изоляция, охлаждение и совместимость с выбранным приводом. Новый преобразователь не означает автоматическую замену двигателя.

Сигналы процесса

Датчики

Проверяются диапазоны, точность, питание, типы сигналов и состояние. Исправную совместимую сенсорику часто можно включить в новую систему.

Электрическая часть

Шкаф

Оцениваются монтаж, защита, запас места, охлаждение и документация. Возможность использования существующего шкафа определяется обследованием.

Логика и I/O

PLC

При недоступных компонентах или неподдерживаемой среде нужна оценка миграции: программа, I/O, циклы, связи и ограничения оборудования.

Работа оператора

HMI

Недоступность панелей, исходного проекта или нужных функций может потребовать замены. Проверяются теги, рецепты, архивы и действия оператора.

Движение и момент

Привод

При отсутствии подходящего ремонта или замены анализируются двигатель, нагрузка, мощность, управление и связь. Подбор выполняется по задаче, а не только по кВт.

Обмен данными

Сеть

Проверяются протоколы, топология, участники и диагностика. Поддерживаемая связь может сохраняться; переход или шлюз выбираются по совместимости.

Решение всегда зависит от состояния, требований и конкретного проекта.

Модернизация — не новая установка с нуля.

Сначала нужно понять, где в существующей системе уже есть ценность. Затем — обновить то, что ограничивает её работу.

Использовать исправную механику
Сократить лишний объём замены
Снизить зависимость от редких запчастей
Улучшить диагностику
Подготовить будущие изменения
Создать основу для дальнейшей эксплуатации

Возможный эффект зависит от проекта. Экономия и дополнительный срок службы заранее не гарантируются.

Не один путь. Подходящая платформа.

Возможные направления модернизации. Цель выбирается по функции установки, I/O, связи, требованиям и условиям обслуживания.

SIMATIC S5 / STEP 5Современный PLC

S7-300 / S7-400Подходящая актуальная платформа

Старое HMIПанель / IPC / SCADA

Старый преобразовательНовый привод по задаче

Старая коммуникацияПоддерживаемый интерфейс

STEP 7 Classic, TIA Portal, S7-1200 и S7-1500 — часть практического опыта, а не универсальная таблица замен. Другие платформы также рассматриваются по проекту.

Попробуйте пример модернизации.

Исходные данные заданы для демонстрации. Алгоритм показывает ход анализа, а не подбирает оборудование.

Исходная система01

PLC: SIMATIC S5
HMI: Старое панельное устройство
Привод: Устаревший привод
Сеть: PROFIBUS

Пример готов к анализу

Схематический пример

01
PLC
Оценить программу, I/O, цикл и интерфейсы.
02
HMI
Проверить проект, теги, рецепты и функции.
03
Привод
Проверить двигатель, мощность, управление и связь.
04
Сеть
Определить, что сохраняется и что нужно изменить.

Результат — план модернизации.

Не «заменить всё», а определить границы работ, проверки и подходящий путь перехода. PROFIBUS в примере не означает, что сеть обязательно нужно менять.

Учебная схема. Нет подключения к оборудованию, автоматического инженерного заключения или конкретной рекомендации по закупке.

Пять этапов. Один согласованный переход.

Рабочие модули проекта — от неизвестного состояния к проверенной системе.

Анализ

Программа, оборудование, I/O, сети, документация и реальная работа установки.

Концепция

Что остаётся, что меняется и какие интерфейсы необходимо сохранить.

Подготовка

PLC/HMI-программы, выбор оборудования, изменения схем и подготовка проверок.

Переключение

Согласованная последовательность монтажа и переход на реальной установке.

Пусконаладка

Проверки режимов, автоматический цикл, оптимизация и передача результата.

Сохранить функцию. Не копировать старые ошибки.

Старый код — источник знаний об установке. Но слепой перенос 1:1 не всегда даёт хорошую новую систему. Важно восстановить логику процесса и требования к её работе.

Технологическая функция и режимы работы
Последовательности и рабочие блокировки
Необходимые внешние интерфейсы
Известные ошибки и неясные участки
Структура программы и диагностика

Старый код

Функция установки

Понятная структура

Функции безопасности оцениваются отдельно с учётом действующей концепции и необходимых проверок. Обычная миграция PLC-программы не заменяет работу с Safety.

Схема должна снова соответствовать установке.

После нескольких переделок бумажный проект и реальное оборудование могут разойтись. При модернизации документация проверяется и обновляется в согласованном объёме.

Старая система

Схема V1
Переделка
Ещё переделка
Установка ≠ документация

Миграция

Обследование
Проверенная схема
Актуальная программа
Согласованный комплект

Полная новая документация в EPLAN не входит автоматически в каждый проект. Состав документов, резервных копий и передачи согласуется отдельно.

Реальные проекты / 001

Портовый кран в Батуми — фотография проекта модернизации — Оригинальное фото из кейса 001. Не сравнительная пара «до/после».

Кейс 001 · Батуми · 2024 · 12 т

Кран остался. Критичная техника изменилась.

На портовом кране использовались преобразователи Mannesmann без доступных запасных частей и поддержки. Вместо полной замены крана был разработан переход на Emotron.

MannesmannEmotron

Подбор оборудования совместно с производителем
Адаптация электрических схем и STEP 7
Интеграция и параметрирование пяти приводов
Пусконаладка крана на объекте

Кран модернизирован и введён в эксплуатацию. В опубликованном кейсе также описана подготовка инженерного PG для удалённого сервиса.

Открыть кейс

Реальные проекты / 006

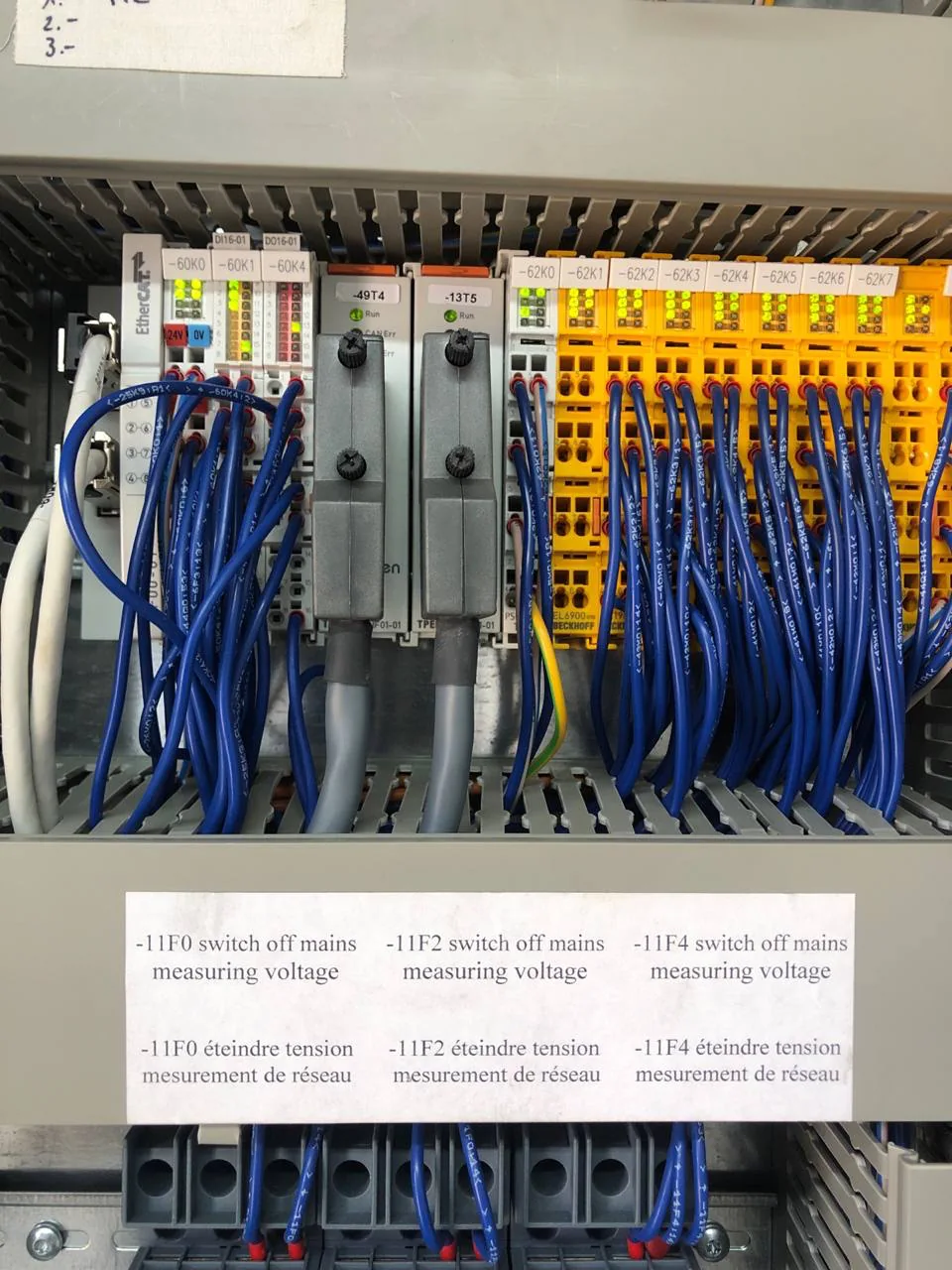

Существующий коммуникационный узел Weidmüller из проекта 006 — Исходное оборудование из кейса 006. Фото не изображает новую ОВЕН ПЛК210.

Кейс 006 · 2026 · Реализован удалённо

Один узел. Связь всей системы.

Отказ коммуникационного контроллера Weidmüller нарушил обмен между TPEM и Siemens S7-1500. Прямая замена была недоступна. Разработано решение на ОВЕН ПЛК210 в CODESYS V3.5.

WeidmüllerОВЕН ПЛК210

Modbus RTU со стороны TPEM
Modbus TCP со стороны Siemens
Существующая структура данных Siemens сохранена
Работа установки восстановлена без полной переделки управления

Не обязательно объединять всю установку под одним брендом. Важнее совместимость и технически обоснованное решение.

Открыть кейс

Работает сейчас. А что будет при отказе?

Работоспособность и ремонтопригодность — разные вопросы. Плановую модернизацию проще подготовить, чем переход после полного отказа.

Запчасти становятся труднодоступными
Engineering работает только на старом ПК
Программа плохо документирована
Панель или коммуникационный модуль трудно заменить
Длительность восстановления трудно предсказать

Демонстрационный пример

Измените исходные условия примера

PLCHMIПриводДокументацияРезервная копия

Приоритет проверки в примереСредний

Уточнить доступность PLC и средств разработки
Проверить HMI и возможность переноса проекта
Подготовить техническую оценку замены привода
Сверить документацию с реальной установкой
Проверить полноту и восстановимость backup

Сохранить проверенный исходный комплект и периодически уточнять доступность компонентов. В примере нет отмеченных проблем.

Условный индикатор: 0–1 отмеченная проблема — низкий, 2–3 — средний, 4–5 — высокий. Это не расчёт риска вашей установки.

Возраст — повод оценить. Не повод выбросить.

Исправное оборудование не становится плохим только потому, что оно старое. Но поддержка, запчасти, расширяемость и Engineering могут ограничивать дальнейшую работу. Поэтому каждый компонент оценивается отдельно.

Планировать вокруг производства.

Реальный переход требует доступного окна остановки и понятной последовательности. Часть работ можно подготовить заранее; возможность поэтапного перехода определяется проектом.

До остановки

Предварительное программирование
Подготовка оборудования и схем
Backup исходного состояния
Согласование возможного отката

Во время перехода

Доступное окно остановки
Понятный порядок переключения
Проверки после монтажа
Пусконаладка и передача

Откат возможен не в каждой архитектуре. Работа без остановки производства не обещается.

Чтобы обновить, нужно понять старое.

STEP 5, STEP 7 Classic, старые Siemens-системы, HMI-проекты и Engineering приводов помогают разобраться в исходной функции. Уже после этого выбирается новая архитектура.

Опыт и квалификация ↗

STEP 501

STEP 7 Classic02

TIA Portal03

На каком уровне ваша техника?

Нужна модернизация или достаточно копии и актуальных схем? Проверьте ПЛК Siemens шаг за шагом.

64 проверенных заказных номеров · 43 из них SIMATIC S5

Проверить свою технику

Без регистрации. При проверке ответы остаются в браузере.

Перед началом проекта

Нужно ли менять всю установку?

Не обязательно. Сначала оцениваются состояние, функция и совместимость каждого узла. Что можно сохранить и что потребуется заменить, определяется после анализа.

На какую PLC-платформу выполняется переход?

Универсальной замены нет. Учитываются I/O, программа, цикл, сети, обслуживание и требования проекта. Siemens S7-1200/S7-1500 и другие платформы рассматриваются по задаче.

Можно ли оставить существующие двигатели и PROFIBUS?

Возможно, если состояние и совместимость позволяют. Двигатели, сеть и участники проверяются отдельно; их сохранение не гарантируется только по названию или возрасту.

Можно ли обойтись без остановки?

Это зависит от архитектуры и объёма. Подготовка вне остановки и этапность могут помочь, но реальный монтаж, проверки и пусконаладка обычно требуют согласованного окна.

Что будет с программами и документацией?

Исходный комплект анализируется. Обновление программ, схем, резервных копий и документации определяется согласованным объёмом проекта. Функции безопасности рассматриваются отдельно.
